Triathlon Aero Hydration System - Size Guide


Für erste Fahrrad-Modelle bieten wir eine detaillierte Zuordnung unserer Modelle S1 - S5 nach Rahmengröße und Vorbaulänge an. Für alle anderen Modelle findest Du eine Übersicht kompatibler Vorbauten sowie Schablonen für die Modellauswahl unter 'Andere / Allgemein'.

Canyon Speedmax CF


Das Aero Hydration System ist mit dem Original-Vorbau (V21) des Speedmax CF der Baujahre 2017-2023 kompatibel. Bitte achte auf die unterschiedliche Auswahl für Modelle mit Scheibenbremse (Disc) und Modelle mit Felgenbremse (Vorgängermodell). Die Länge des Vorbaus findest Du seitlich auf dem Vorbau, neben der Aufschrift "V21".

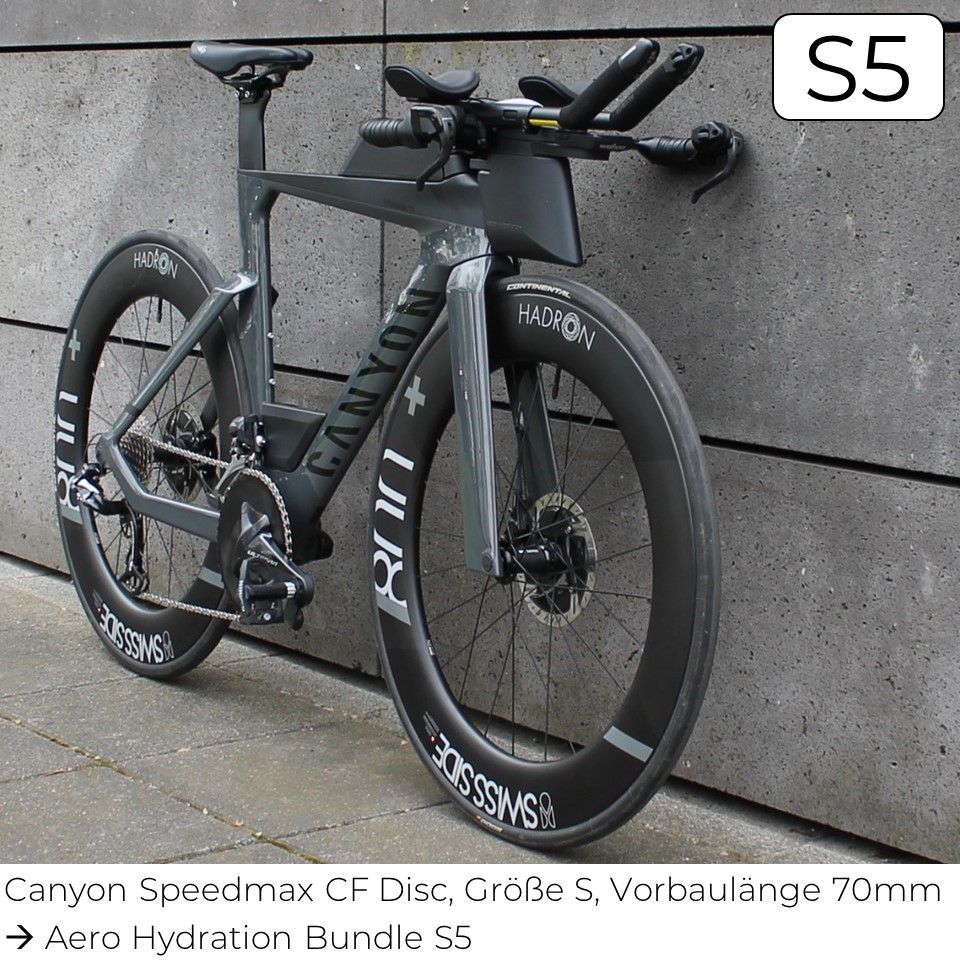

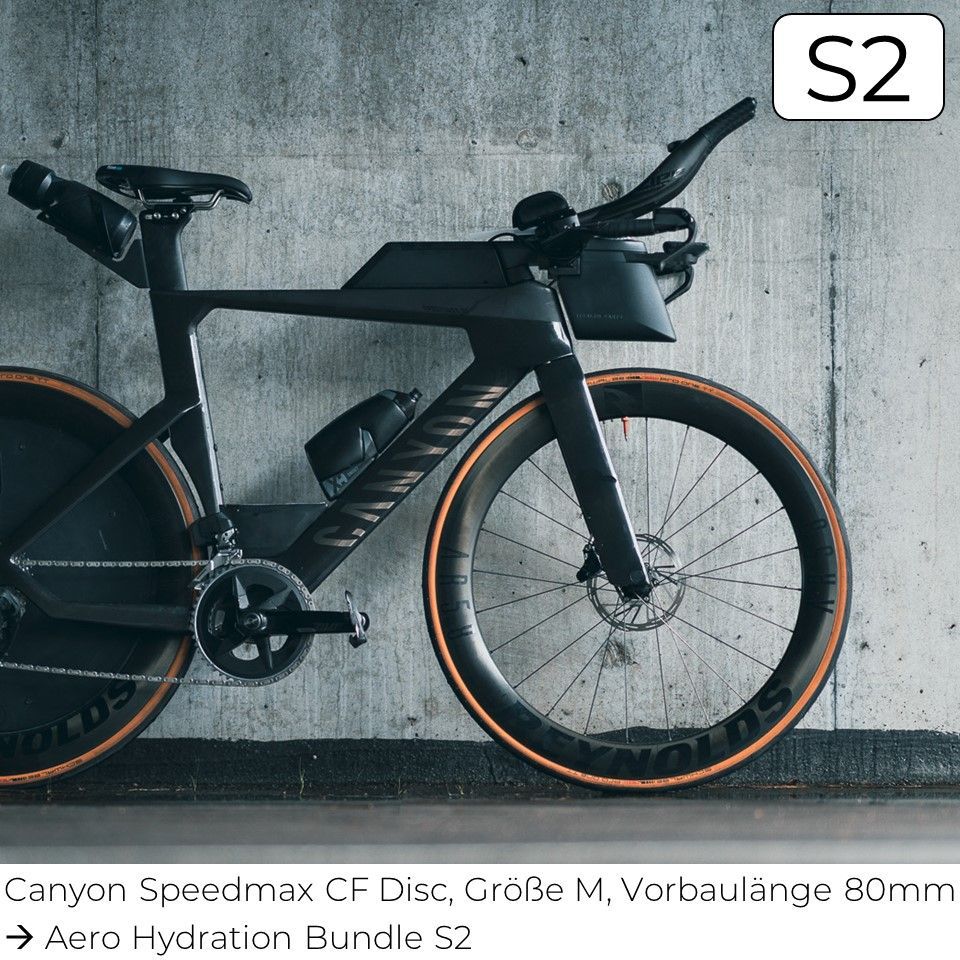

1) Canyon Speedmax CF Disc (mit Scheibenbremse und V21-Vorbau)

Beachte: das System ist nicht kompatibel mit dem integrierten Cockpit des Speedmax CF Disc 2024

Rahmen-Größe Vorbau-Länge Vorbau-Spacer** Modell
XS 70mm nötig S5
S 70mm nötig S5
S 80mm nötig S2
M 80mm nötig S2
L 90mm nötig S2*
XL 90mm nötig S2*

* Auf den Fotos zeigen wir unser Modell S2 an Rädern in Größe S und M mit Vorbaulänge 80mm. Die Rahmengrößen L und XL werden mit 10mm längeren Vorbauten ausgeliefert. Die Lücke zwischen Flasche und Rahmen ist entsprechend 10mm größer.


** Vorbau-Spacer bezieht sich auf das weiter unten abgebildete Bauteil.

2) Canyon Speedmax CF mit Felgenbremse

(ab Baujahr 2017)

Rahmen-Größe Vorbau-Länge Vorbau-Spacer** Modell
XS 70mm nötig S4
S 70mm S4
S 80mm ohne S4*
S 80mm nötig S3
M 70mm S4
M 80mm ohne S3
M 80mm nötig S1
L 90mm S1*
XL 90mm S1*
  • triathlon trinksystem s1 von www.stealth-parts.com an canyon speedmax cf size m

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s1 von www.stealth-parts.com an canyon speedmax cf größe m

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s3 von www.stealth-parts.com an canyon speedmax cf size s

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s3 von www.stealth-parts.com an canyon speedmax cf größe s

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s4 von www.stealth-parts.com an canyon speedmax cf size s wmn

    Bildtitel

    Untertitel hier einfügen
    Button
  • triathlon trinksystem s4 von www.stealth-parts.com an canyon speedmax cf size xs

    Bildtitel

    Untertitel hier einfügen
    Button

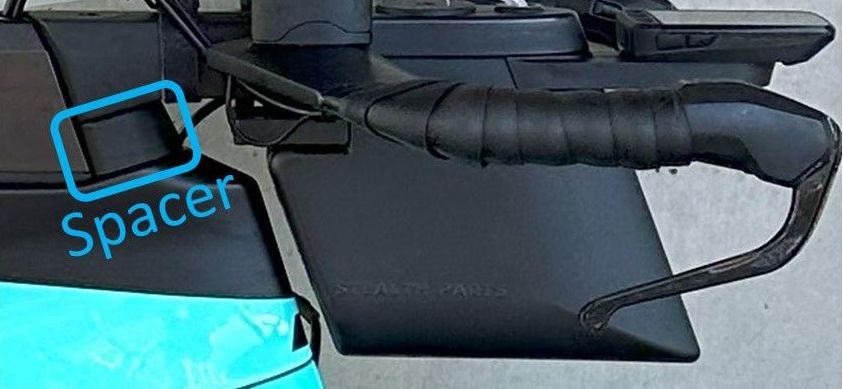

** Der Vorbau-Spacer (siehe Bild) ist für einige Modelle notwendig. Wird dieser entfernt, bleibt zu wenig Raum für das Trinksystem.

**Vorbau Spacer

Der Vorbau Spacer ist für einige Modelle notwendig. Wird dieser entfernt, bleibt zu wenig Raum für das Trinksystem.

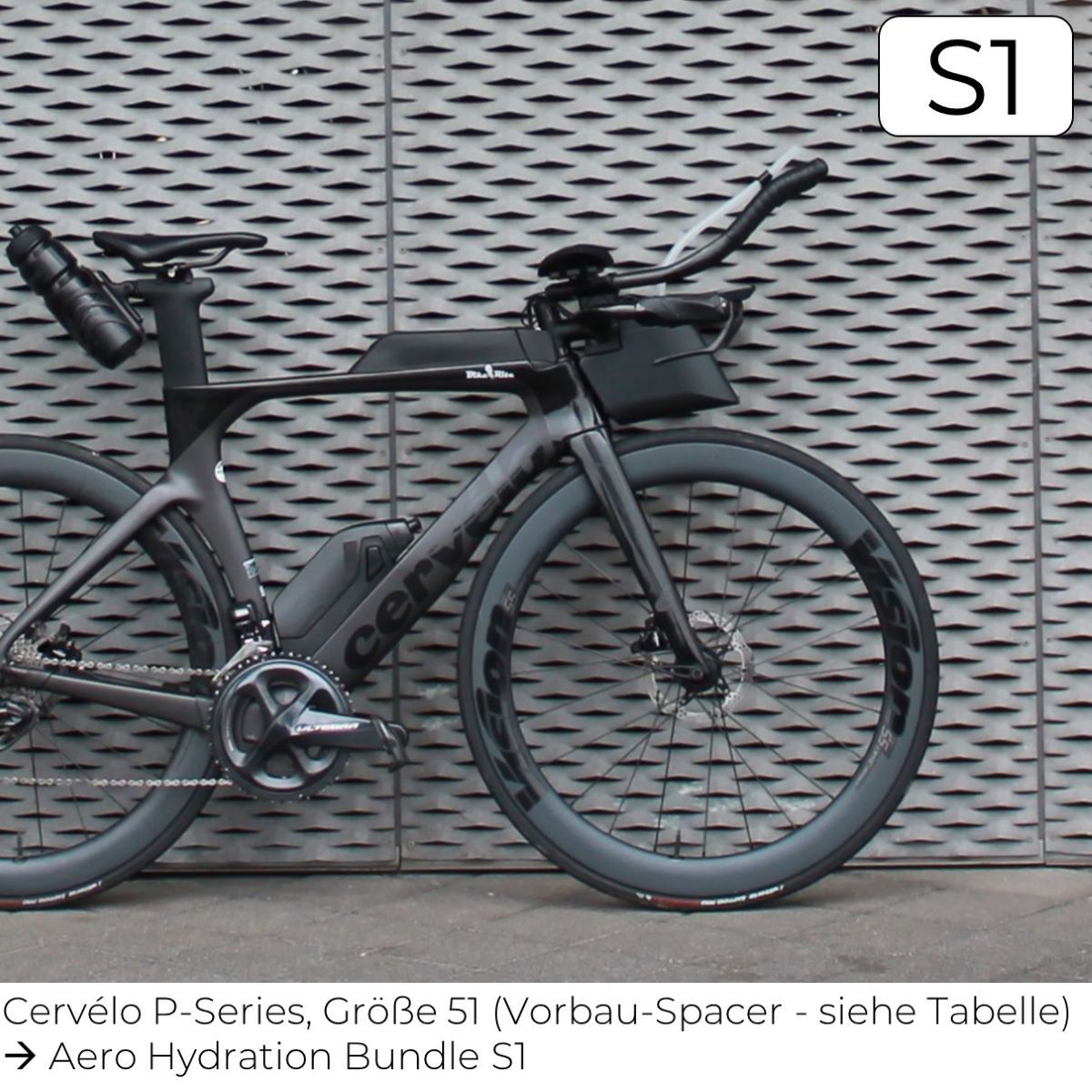

Cervélo P-Series


Das Aero Hydration System ist mit dem Original-Vorbau des Cervélo P-Series, sowohl der aktuellen Baureihe (mit ST36 Stem), als auch der Vorgängermodelle (mit Alloy Stem) kompatibel.


Die Tabellen beziehen sich auf die Standardausstattung (Vorbaulänge) bei den jeweiligen Rahmengrößen.

1) aktuelle Baureihe (ab 7/2024)

Rahmen-Größe Modell
48 S4
51 S4
54 S1
56 S1
58 S1*
61 S1*

* Bei den Rahmengrößen 58 und 61 ist die Lücke zwischen Flasche und Rahmen aufgrund des längeren Vorbaus 10mm größer.

2) Vorgänger Baureihe (bis 6/2024)

Modelle mit Di2 Schaltung: Das Aero Hydration System belegt den Platz unter dem Vorbau. Die Junction Box der Di2 muss daher an einem anderen Ort (z.B. auf dem Vorbau / in der Bentobox) untergebracht werden.


Rahmen-Größe Vorbau-Spacer Modell
48 S4
51* S4
51* ab 15mm S1
54 S1
56 S1
58 S1**
61 S1**

* Bei Rahmengröße 51 ist Modell S4 immer kompatibel. Ab einer Spacerhöhe (unter dem Vorbau) von min 15mm ist auch Modell S1 kompatibel. Bei allen anderen Rahmengrößen spielen die Spacer keine Rolle.


** Auf den Fotos zeigen wir unser Modell S1 an einem Rad (gelb) in Größe 56. Die Rahmengrößen 58 und 61 werden mit 10mm längeren Vorbauten ausgeliefert. Die Lücke zwischen Flasche und Rahmen ist entsprechend 10mm größer.

Andere / Allgemein


  • Prüfe anhand der Liste, ob Dein Vorbau kompatibel ist / tausche gegen einen kompatiblen Vobau
  • Bestimme das optimale Modell (S1 - S5) mit Hilfe unserer Schablonen: Download

Kompatible Vorbauten

Hier findest Du eine Übersicht von Vorbauten, deren Geometrie mit der Halterung des Aero Hydration Systems kompatibel ist. Möchtest Du einen anderen Vorbau verwenden, prüfe bitte die technischen Voraussetzungen.


Beachte: Das Aero Hydration System ist nicht mit Integrierten Cockpits kompatibel.

Vorbau Neigung in ° Länge in mm
Bontrager Elite 31.8 -17 75 / 90 / 105 / 120
Bontrager Elite 31.8 -7 60 / 70 / 80 / 90 / 100 / 110 / 120
Canyon V21 -17 70 / 80 / 90
Cervélo P-Series Alloy Stem (bis 6/2024) -7 70 / 80 / 90
Cervélo P-Series ST36 Stem (ab 7/2024) -8 70 / 80 / 90 / 100 / 110 / 120 / 130
Giant Contact SL OD2 -10 70 / 80 / 90 / 100 / 110 /120
Ritchey Comp 4-Axis 44 84D -6 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130
Ritchey Comp 4-Axis 44 73D -17 * 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130
Specialized Comp Multi Stem -12 / -17 ** 70 / 75 / 90 / 100 / 110 / 120 / 130

*   Schaftklemmung 1 1/4 - Adapter 1 1/4 auf 1 1/8 verfügbar:

    Ritchey Stem Shim



** inklusive Adapterhülsen für Anpassung um 2° und 4°

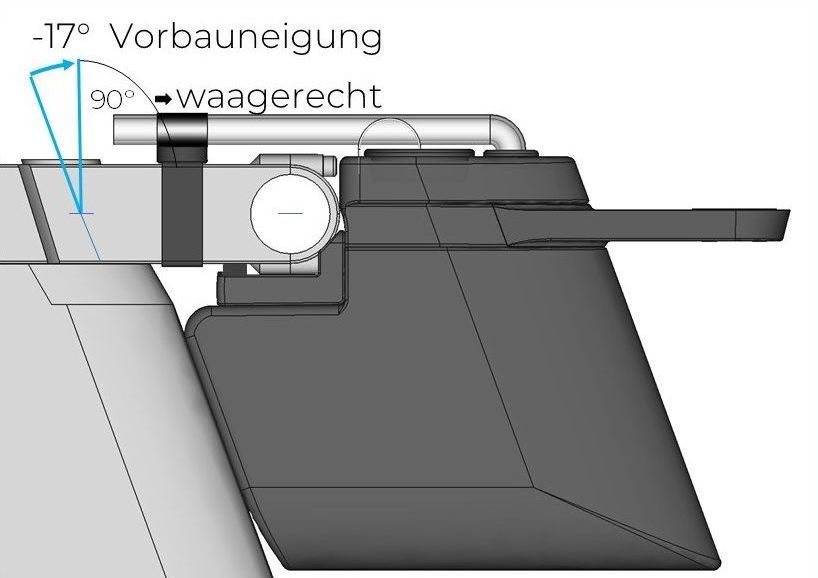

Vorbau Neigung

Bitte beachte, dass das System in Verlängerung zum Vorbau verläuft und somit die gleiche Neigung hat.

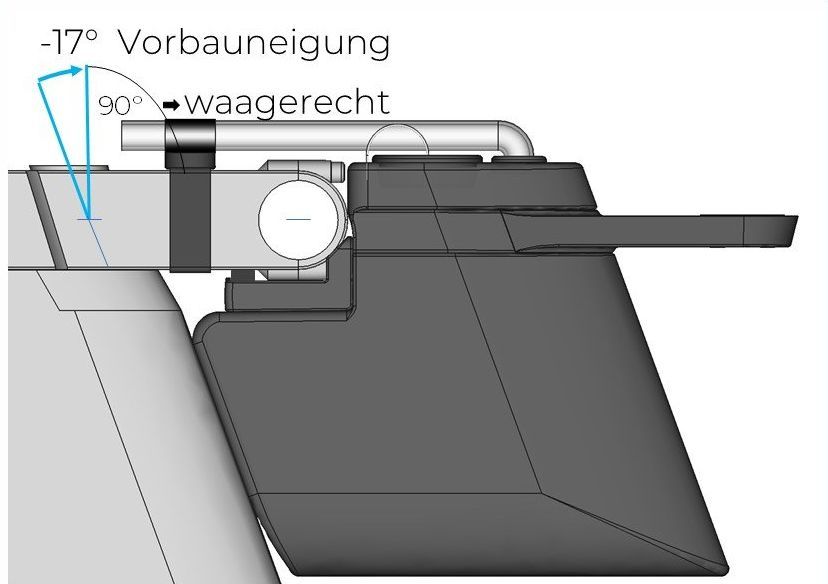

Neigungen zischen 0° und -5° empfehlen wir nicht, da die Flasche in diesem Bereich etwas zu steil steht. Optimal sind waagerecht verlaufende Modelle (Neigung -17°).  Nach unten geneigte Vorbauten mit Neigung stärker als -17° sind nicht geeignet.


Einige Modelle sind in verschiedenen Neigungen verfügbar. In der Tabelle zeigen wir nur die relevanten Varianten von -6° bis -17°.

Vorbau Neigung

Bitte beachte, dass das System in Verlängerung zum Vorbau verläuft und somit die gleiche Neigung hat.


Neigungen zischen 0° und -5° empfehlen wir nicht, da die Flasche in diesem Bereich etwas zu steil steht. Optimal sind waagerecht verlaufende Modelle (Neigung -17°).  Nach unten geneigte Vorbauten mit Neigung stärker als -17° sind nicht geeignet.


Einige Modelle sind in verschiedenen Neigungen verfügbar. In der Tabelle zeigen wir nur die relevanten Varianten von -6° bis -17°.

Modellauswahl

Die Modelle (S1 - S5) sind an Größen- und Geometriecluster angepasst. Die wesentlichen Unterscheidungsmerkmale sind:


  • die Höhe der Flasche (kleinere Flaschen für kleinere Radmodelle, die entsprechend weniger Raum zischen Vorbau und Vorderrad bieten).
  • Die Länge der hinteren Flaschensektion, die unter dem Vorbau positioniert ist (für kürzere Vorbauten eignen sich entsprechend kürzere Modelle).


Welches Modell sich optimal in Dein Cockpit einfügt, kannst Du mit Hilfe unsere Schablonen bestimmen - siehe Download Bereich unten.

Modellauswahl

Die Modelle (S1 - S5) sind an Größen- und Geometriecluster angepasst. Die wesentlichen Unterscheidungsmerkmale sind:


  • die Höhe der Flasche (kleinere Flaschen für kleinere Radmodelle, die entsprechend weniger Raum zischen Vorbau und Vorderrad bieten).
  • Die Länge der hinteren Flaschensektion, die unter dem Vorbau positioniert ist (für kürzere Vorbauten eignen sich entsprechend kürzere Modelle).


Welches Modell sich optimal in Dein Cockpit einfügt, kannst Du mit Hilfe unsere Schablonen bestimmen - siehe Download Bereich unten.

Andere Vorbauten - Technische Vorraussetzungen

Für ein optimale Funktionalität ist die exakte Geometrie des Vorbaus entscheidend. Solltest Du einen Vorbau nutzen, der den oben aufgezählten sehr ähnlich ist, kannst Du uns gerne kontaktieren. Bitte prüfe vorab die folgenden technischen Vorraussetzungen und sende uns Bilder von Deinem Vorbau von vorne und von der Seite.

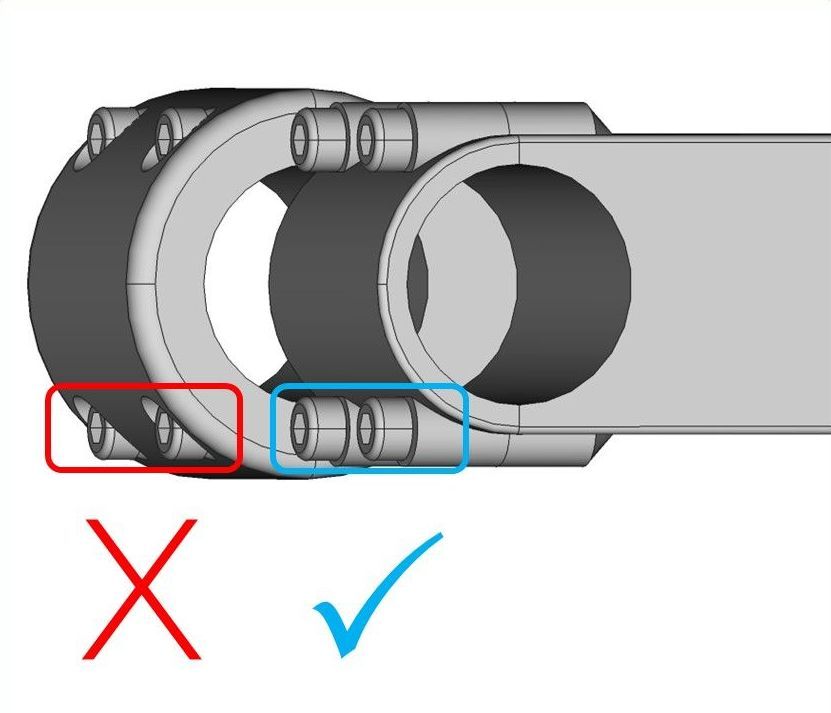

  • Vorbau - Form Frontplatte

    Die Schraubenköpfe der Vorbauschrauben müssen gut sichtbar sein.


    Das Aero Hydration System ist nicht kompatibel mit Vorbauten mit tief eingelassenen Schrauben. Eine bündige / kraftschlüssige Montage ist in diesem Fall nicht möglich.


    Es gibt wenige Ausnahmen, wie den Cervélo P-Series Vorbau, der durch die spezielle Geometrie der Frontplatten kompatibel ist obwohl die Schrauben vertieft sitzen.

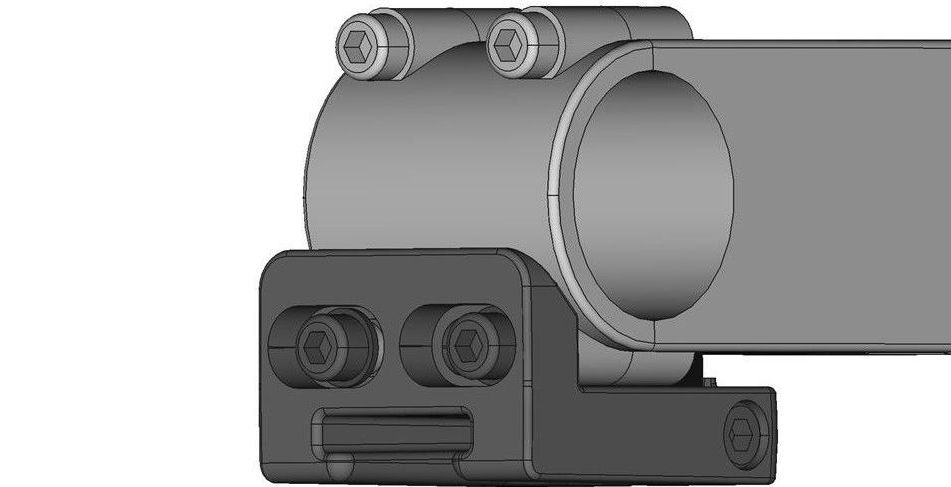

  • Vorbau - Schraubenabstand

    Die Halterung wird an den unteren Schrauben von Vorbauten mit Vierpunktverschraubung montiert.


    Bitte messe den äußeren Abstand der Schrauben entweder am Schraubenkopf (21 – 39mm) oder am Gewinde (18-36mm).

Download


Montage- und Bedienungsanleitung

Wegen eines Produktupdates findest Du hier 2 Fassungen der Montage- und Bedienungsanleitung. Bitte wähle die Fassung die zu Deinem Bestelldatum passt.

  • Bestelldatum ab 20.12.2024

    Bitte verwende die Fassung A2 der Montage- und Bedeinungsanleitung, wenn Du das Aero Hydration System / Bundle / Bundle + am oder nach dem 20.12.2024 (Bestelldatum!) bestellt hast.


    Lese die Montage- und Bedienungsanleitung sorgfältig durch und folge genau den darin aufgeführten Schritten.

    Download A2
  • Bestelldatum bis 19.12.2024

    Bitte verwende die Fassung A1 der Montage- und Bedienungsanleitung, wenn Du das Aero Hydration System / Bundle / Bundle + bis zum 19.12.2024 bestellt hast.


    Lese die Montage- und Bedienungsanleitung sorgfältig durch und folge genau den darin aufgeführten Schritten.

    Download A1

Schablonen

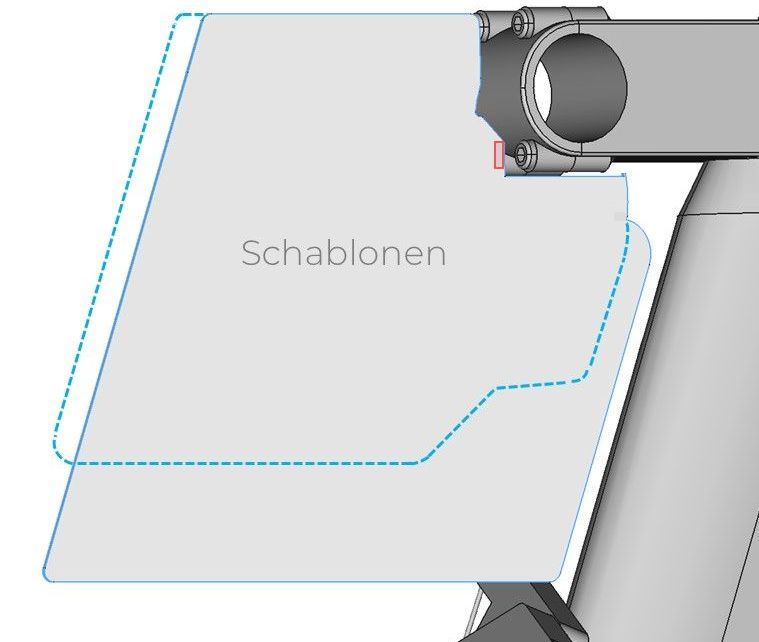

Die Schablonen kannst Du drucken, ausschneiden und an Dein Rad halten. Wähle das passende Papierfomat aus und drucke mit 100% Skalierung.

Schablonen

Die Schablonen kannst Du drucken, ausschneiden und an Dein Rad halten. Wähle das passende Papierfomat aus und drucke mit 100% Skalierung.

Montage- und Bedienungsanleitung

Wegen eines Produktupdates findest Du hier 2 Fassungen der Montage- und Bedienungsanleitung. Bitte wähle die Fassung die zu Deinem Bestelldatum passt.

  • Bestelldatum ab 20.12.2024

    Bitte verwende die Fassung A2 der Montage- und Bedeinungsanleitung, wenn Du das Aero Hydration System / Bundle / Bundöe+ am oder nach dem 20.12.2024 (Bestelldatum!) bestellt hast.


    Lese die Montage- und Bedienungsanleitung sorgfältig durch und folge genau den darin aufgeführten Schritten.

    Download A2
  • Bestelldatum bis 19.12.2024

    Bitte verwende die Fassung A1 der Montage- und Bedienungsanleitung, wenn Du das Aero Hydration System / Bundle / Bundle + bis zum 19.12.2024 (Bestelldatum!) bestellt hast.


    Lese die Montage- und Bedienungsanleitung sorgfältig durch und folge genau den darin aufgeführten Schritten.

    Download A1
