Sistema d'Idratazione Aero Triathlon -
Guida Taglie
Per alcuni modelli di biciclette offriamo una dettagliata assegnazione dei nostri modelli S1 - S5 in base alla taglia del telaio e alla lunghezza dell’attacco manubrio. Per tutti gli altri modelli, consulta la sezione "Altro / Generale" per una panoramica degli attacchi compatibili e dei template per la scelta del modello.
Canyon Speedmax CF
L'Aero Hydration System è compatibile con l'attacco manubrio originale (V21) della Speedmax CF per gli anni di modello 2017 - 2023. Si prega di notare la diversa selezione per i modelli con freno a disco e per quelli con freno a cerchio (modello precedente). La lunghezza dell'attacco manubrio si trova sul lato dell'attacco manubrio, accanto alla scritta "V21".

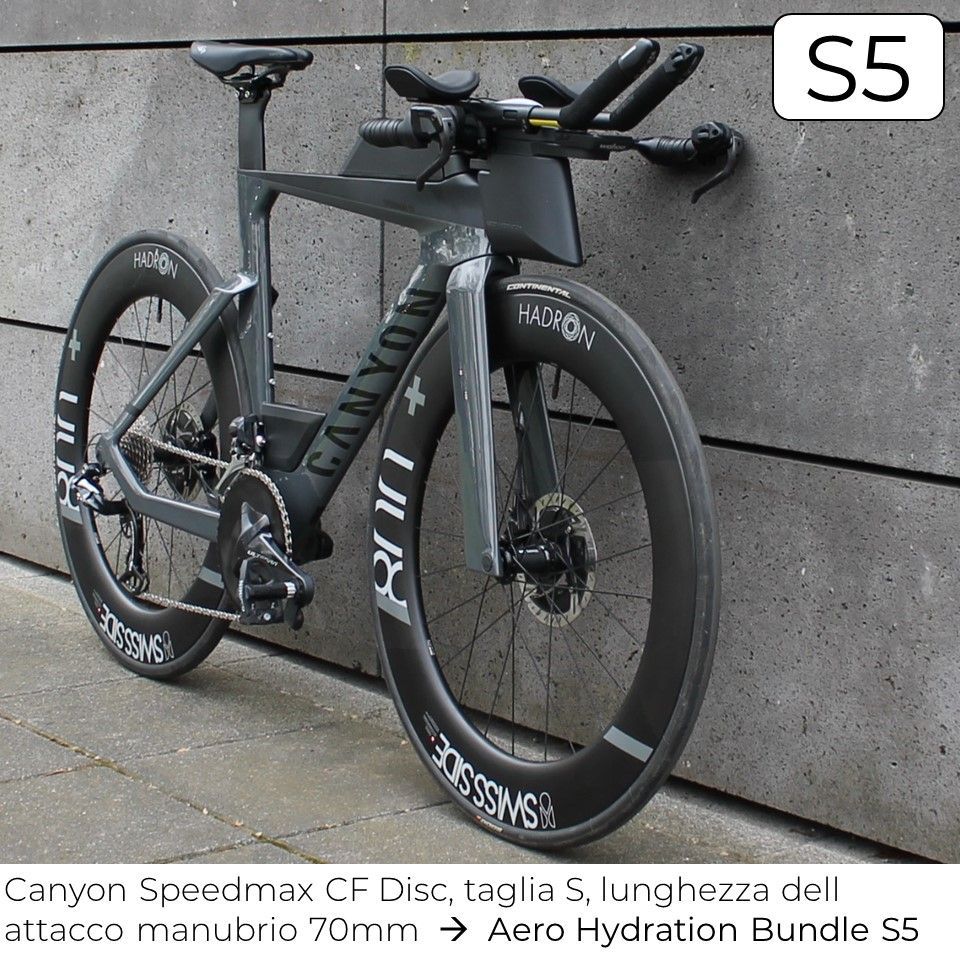

1) Canyon Speedmax CF Disc (con freno a disco e l'attacco manubrio V21)
Nota bene: il sistema non è compatibile con il cockpit integrato della Speedmax CF Disc 2024
* Le foto mostrano il nostro modello S2 su biciclette di taglia S e M con un attacco manubrio di 80 mm. I telai di taglia L e XL vengono forniti con attacchi manubrio più lunghi di 10 mm. Lo spazio tra la bottiglia e il telaio è quindi maggiore di 10 mm.

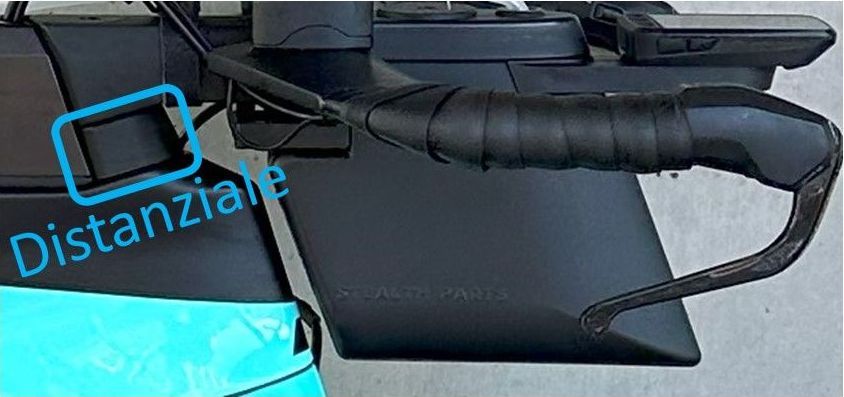

** Il distanziale dell'attacco manubrio si riferisce al componente illustrato di seguito.

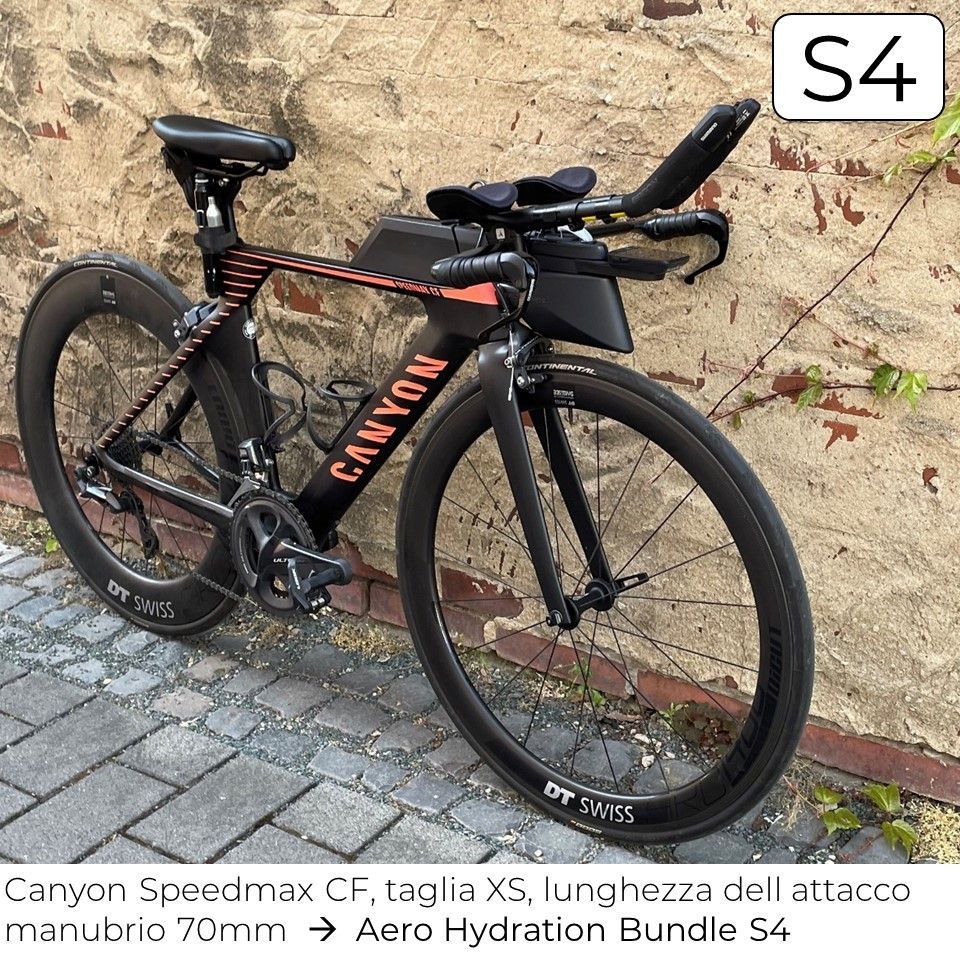

2) Canyon Speedmax CF (con freno a cerchio - dall'anno 2017)
* Le foto mostrano il nostro modello S1 su una bicicletta di taglia M con un attacco manubrio di 80 mm. I telai di taglia L e XL vengono forniti con attacchi manubrio più lunghi di 10 mm. Lo spazio tra la borraccia e il telaio è quindi maggiore di 10 mm.
Cervélo P-Series
L'Aero Hydration System è compatibile con l'attacco manubrio originale della Serie P Cervélo, sia della generazione attuale (con ST36 Stem) che di quella precedente (con Alloy Stem).
Le tabelle si riferiscono alla dotazione standard (lunghezza dell'attacco manubrio) per le rispettive misure di telaio.
1) Generazione attuale (dal 7/2024)
2) Generazione precedente (fino al 6/2024)
Modelli con gruppi elettronici Di2: Il Aero Hydration System occupa lo spazio sotto l'attacco manubrio. Pertanto, la junction box potrebbe dover essere collocata altrove (ad esempio, sull'attacco manubrio o nel bento box).

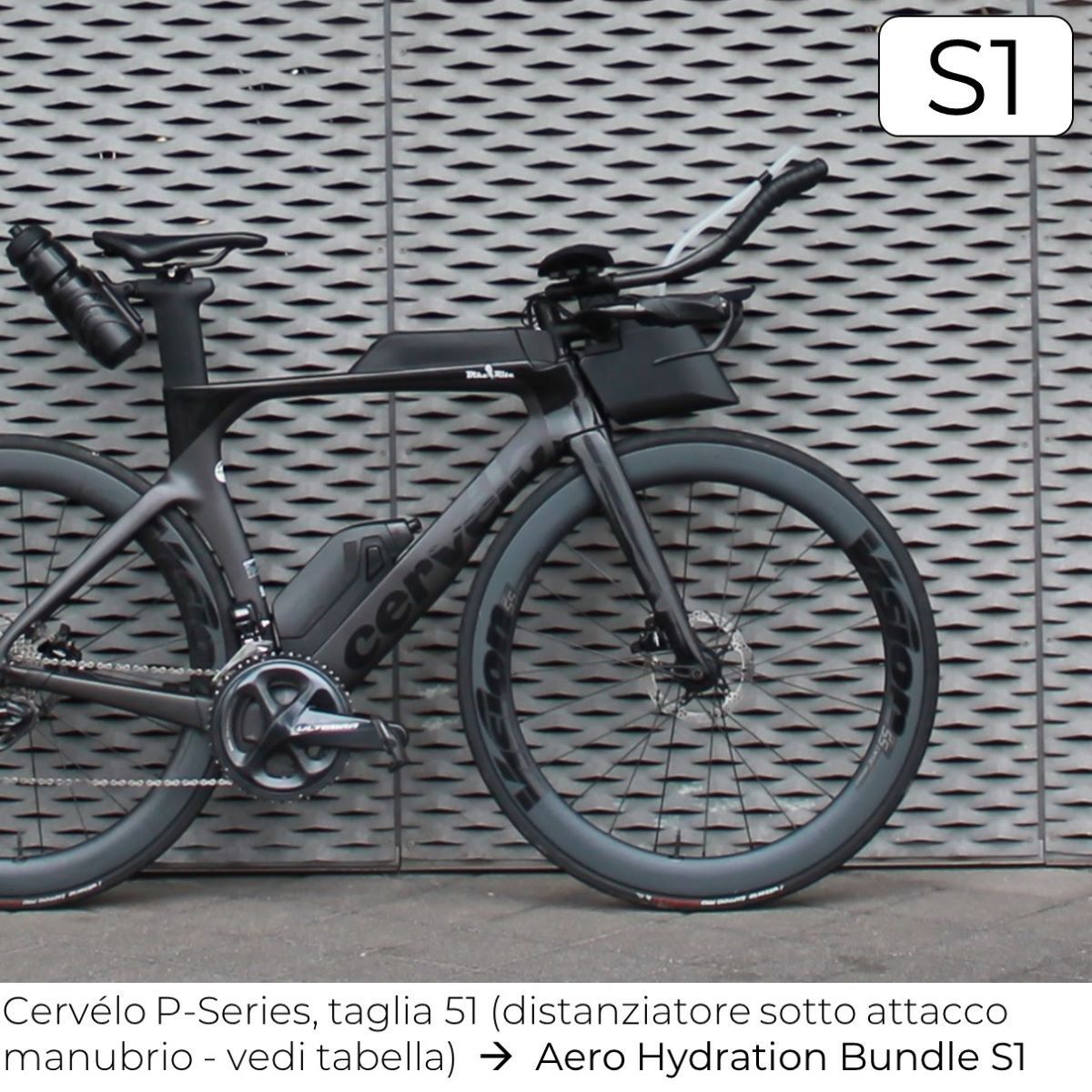

* Il modello S4 è sempre compatibile con la taglia 51. A partire da un'altezza del distanziale (sotto l'attacco manubrio) di almeno 15 mm, anche il modello S1 è compatibile. Per tutte le altre taglie, i distanziali sono irrilevanti.

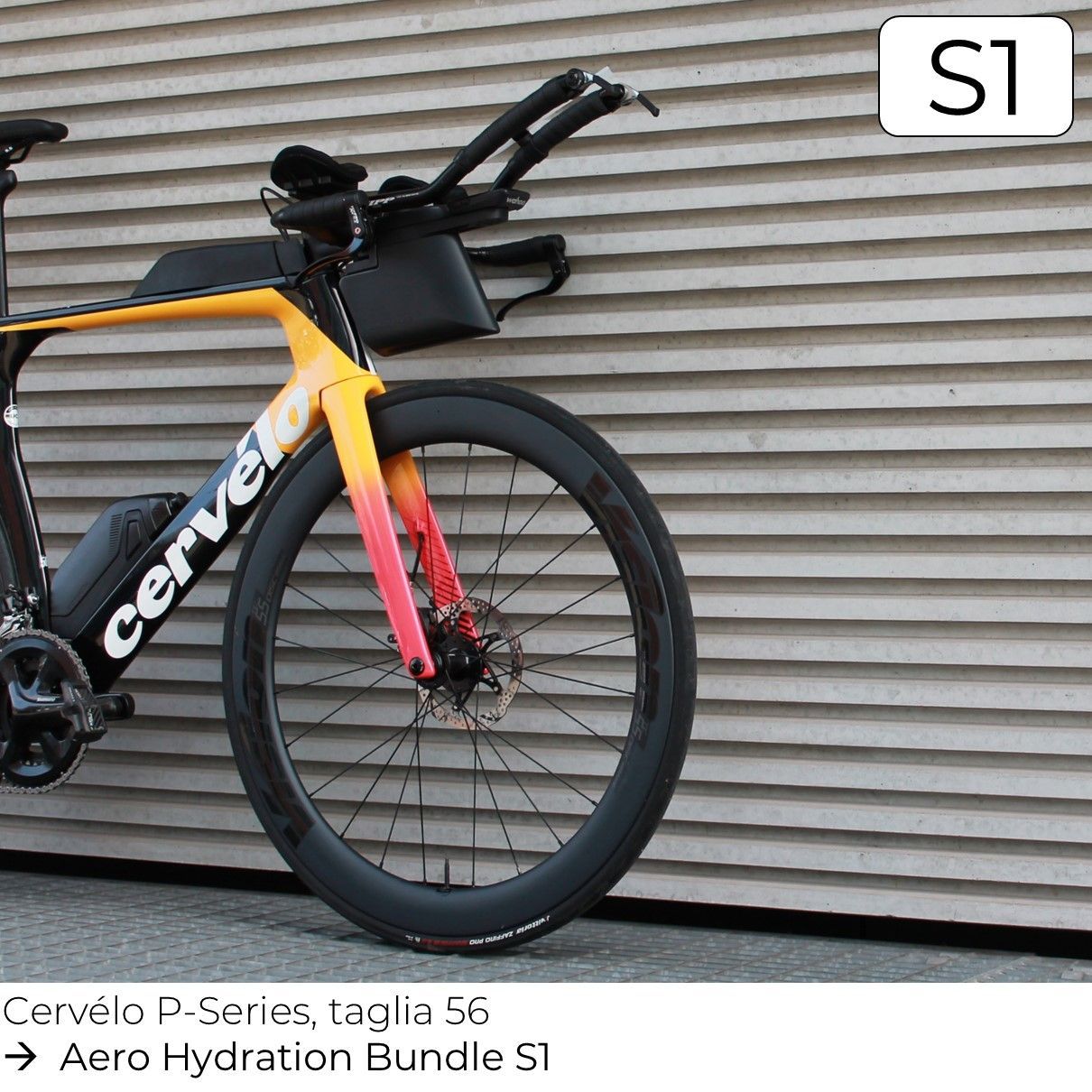

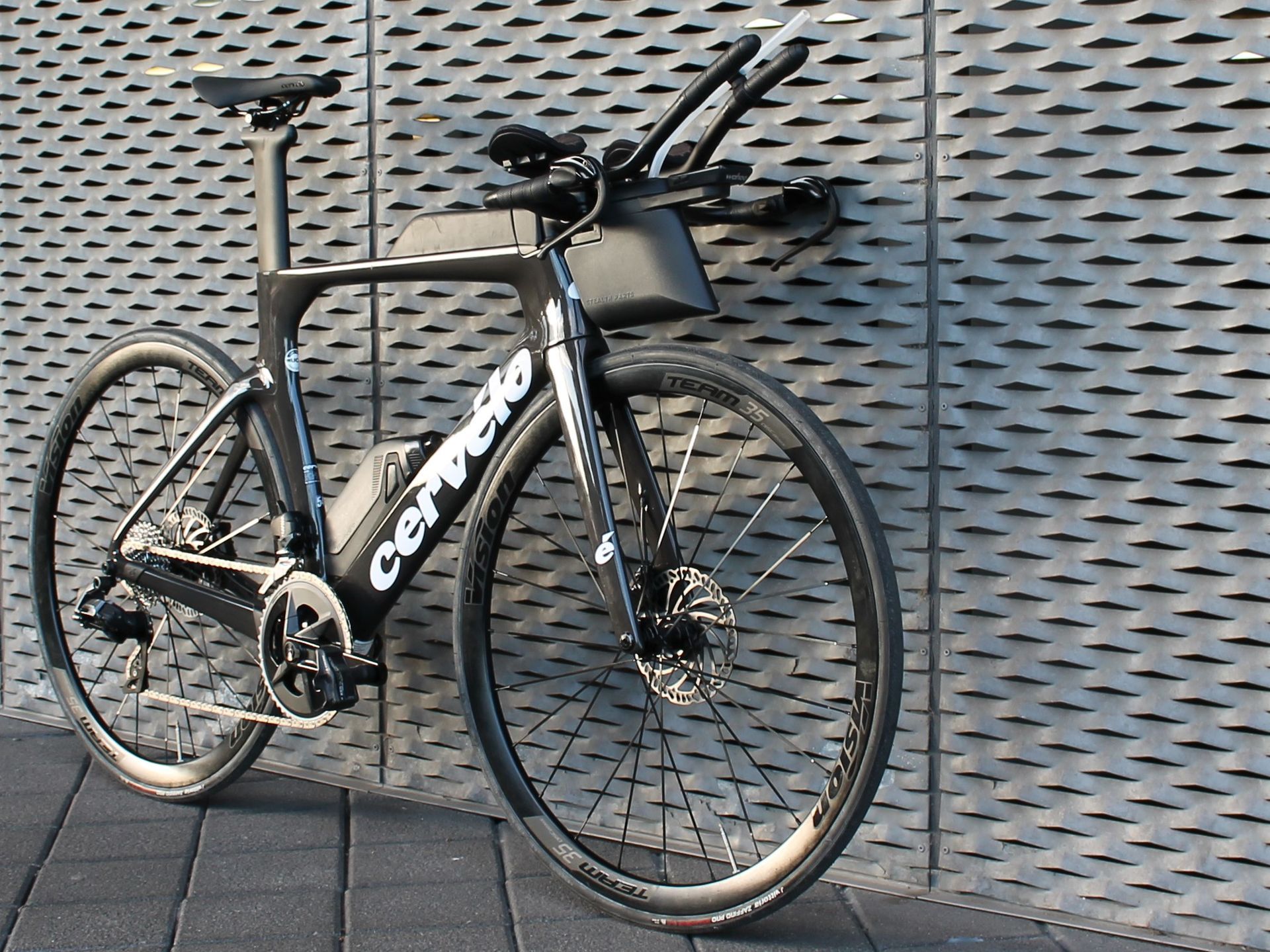

* Le foto mostrano il nostro modello S1 su una bicicletta (gialla) di taglia 56. I telai di taglia 58 e 61 sono forniti con attacchi manubrio più lunghi di 10 mm. Lo spazio tra la borraccia e il telaio è quindi di 10 mm più grande.
Altro / Generale
- Verifica con la lista qui sotto se il tuo attacco manubrio è compatibile / sostituiscilo con un attacco manubrio compatibile

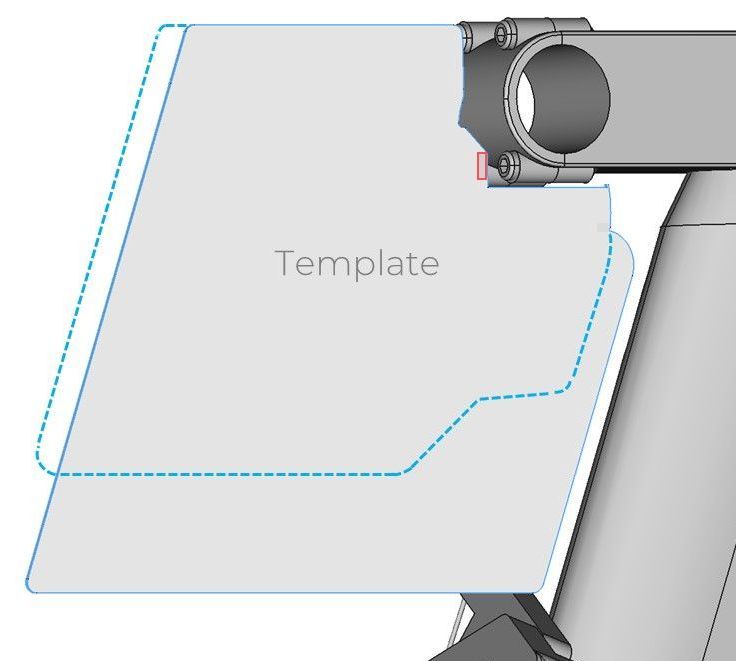

- Determina il modello ottimale (S1 - S5) con i nostri template: Download
Attacchi manubrio compatibili
Qui troverete una lista di attacchi manubrio la cui geometria è compatibile con l il supporto di Aero Hydration System. Se si desidera utilizzare un attacco manubrio diverso, verificare i requisiti tecnici.
Nota bene: l'Aero Hydration System non è compatibile con i cockpit integrati

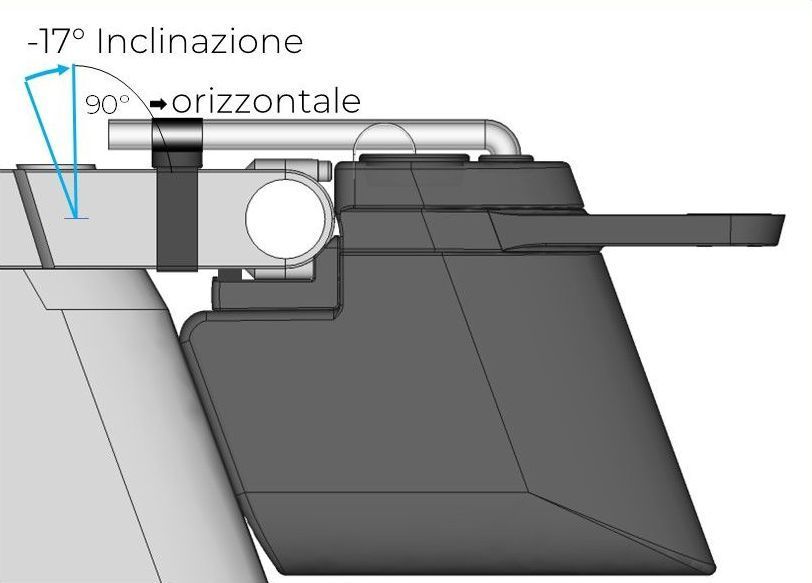

| Attacchi manubrio | Inclinazione in ° | Lunghezza in mm |
|---|---|---|
| Bontrager Elite 31.8 | -17 | 75 / 90 / 105 / 120 |
| Bontrager Elite 31.8 | -7 | 60 / 70 / 80 / 90 / 100 / 110 / 120 |
| Canyon V21 | -17 | 70 / 80 / 90 |
| Cervélo P-Series Alloy Stem (fino al 6/2024) | -7 | 70 / 80 / 90 |
| Cervélo P-Series ST36 Stem (dal 7/2024) | -8 | 70 / 80 / 90 / 100 / 110 / 120 / 130 |
| Giant Contact SL Aero (Propel Advanced) | -10 | 80 / 90 / 100 / 110 / 120 / 130 |
| Giant Contact SL OD2 | -10 | 70 / 80 / 90 / 100 / 110 / 120 |
| Profile Design 1/Seventeen | -17 | 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 |
| Profile Design 1/ZeroSeven | -7 | 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 |
| Ritchey Comp 4-Axis 44 84D | -6 | 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 |
| Ritchey Comp 4-Axis 44 73D | -17 * | 60 / 70 / 80 / 90 / 100 / 110 / 120 / 130 |
| Specialized Comp Multi Stem | -12 / -17 ** | 70 / 75 / 90 / 100 / 110 / 120 / 130 |
| Zipp Service Course | -6 / -17 | 70 / 80 / 90 / 100 / 110 / 120 / 130 |
* Morsetto sterzo 1 1/4 - adattatore da 1 1/4 a 1 1/8 disponibile:
Ritchey Stem Shim
** inclusi i manicotti di adattamento per la regolazione di 2° e 4°
Altri attacchi - Requisiti tecnici
L'esatta geometria dell'attacco manubrio è fondamentale per un funzionamento ottimale. Se utilizzate un attacco manubrio molto simile a quelli elencati sopra, siete invitati a contattarci. Vi preghiamo di verificare in anticipo i seguenti requisiti tecnici e di inviarci le foto del vostro attacco manubrio dal lato anteriore e laterale.

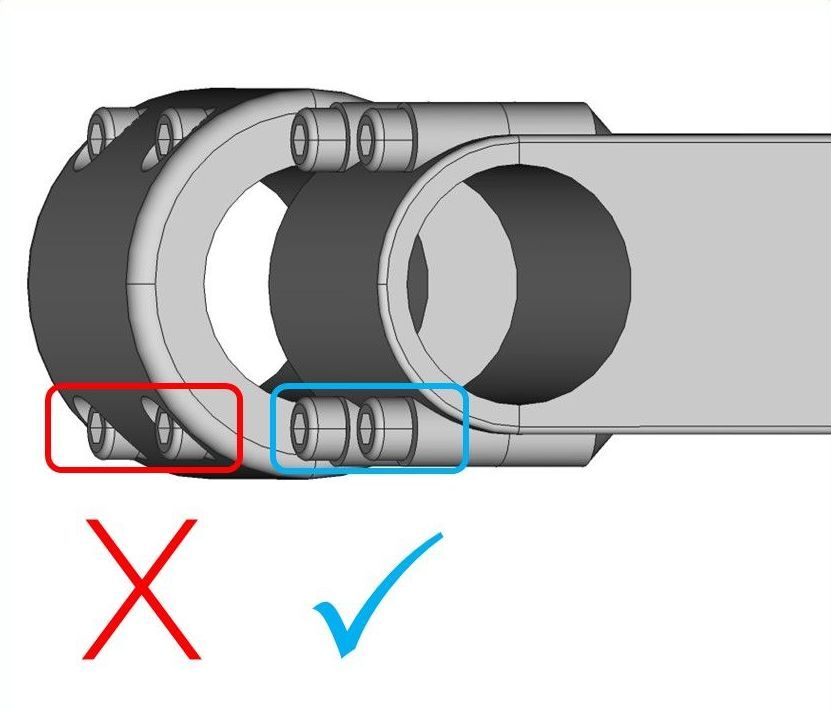

Forma della piastra anteriore
Le teste delle bulloni dell'attacco manubrio devono essere completamente visibili.
L'Aero Hydration System non è compatibile con gli attacchi manubri con bulloni incassati profondamente. In questo caso non è possibile un montaggio a filo/non positivo.
Ci sono alcune eccezioni, come l'attacco Cervélo P-Series, che è compatibile grazie alla speciale geometria delle piastre anteriori, anche se i bulloni sono incassati.

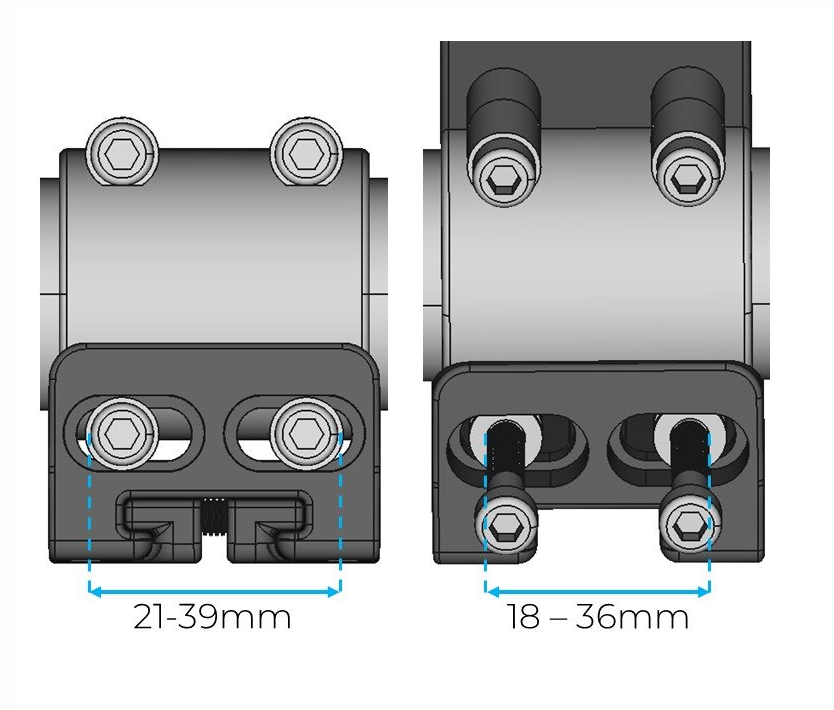

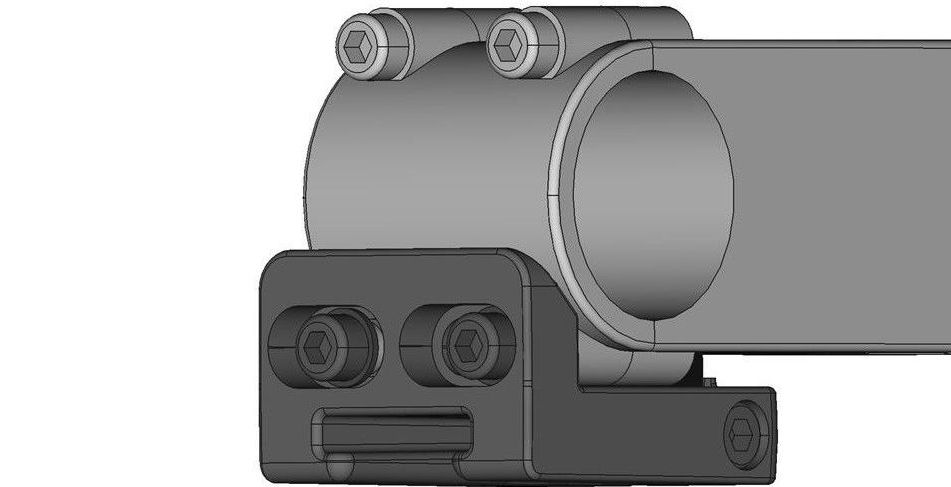

Distanza tra i bulloni
Il supporto è fissato ai due bulloni inferiori dei 4 bulloni anteriori dell'attacco manubrio.
Misurare la distanza esterna delle bulloni in corrispondenza della testa della bulloni (21-39 mm) o della filettatura (18-36 mm).
Download
Istruzioni di montaggio e d'uso
A causa di un aggiornamento del prodotto, qui troverai due versioni delle istruzioni di montaggio e d'uso. Scegli la versione che corrisponde alla data dell'ordine.
Data d'ordine a partire dal 01.03.2025
Download A3Utilizzare la versione A3 delle istruzioni di montaggio e d'uso se si è ordinato il Aero Hydration / Bundle / Bundle + a partire dal 1 marzo 2025 (data dell'ordine!).
Leggere attentamente le istruzioni di montaggio e d'uso e seguire esattamente i passaggi elencati.
Data dell'ordine fino al 28.02.2025
Download A2Utilizzare la versione A2 delle istruzioni di montaggio e d'uso se si è ordinato il Aero Hydration System / Bundle / Bundle + il 28 febbraio 2025 o prima (data dell'ordine!).
Leggere attentamente le istruzioni di montaggio e d'uso e seguire esattamente i passaggi elencati.
